Circular de conexionado solenoides 310 series con bobina permanente
El solenoide de aceleración y parada - TECNICA GAMA, posee 2 bobinas de accionamiento, permitiendo así, el trabajo continuo del mismo.

• Carrera: 32mm.
• Bobinado: doble.
• Aplicación: aceleración y parada (servicio continuo)
• Alimentación: 12v. o 24v.
• Mecanismo: articulación y varilla.
• Fijación: base
• Dimenciones: 44mm. x 63 mm.
• Trabajo: Tracción con retorno por resorte.

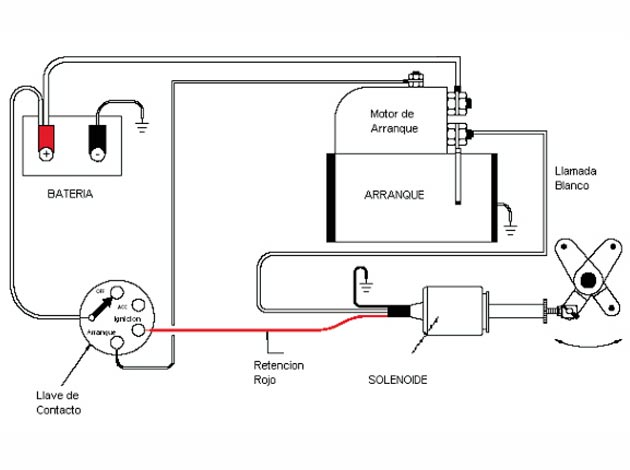

1 El Bobinado Intermitente LLAMADA (BLANCO):

va conectado al Borne Intermitente del Motor de arranque. Antes de Instalar el Solenoide verificar con un tester que entre el cable proveniente del Motor de Arranque y Negativo o Masa se obtenga una medición de 12v cuando se lleva la llave de contactos a la posición de arranque. Estos 12v tienen que desaparecer cuando la llave quede en posición de ignición. La Sección de Cables recomendada a Utilizar es 4 mm.

2 El Bobinado Permanente RETENCION (ROJO):

Va conectado al Borne de Ignición de la Llave de Contactos. Antes de Instalar el Solenoide verificar con un tester que entre el cable proveniente de Ignición de Llave y Negativo o Masa se obtenga una medición de 12v cuando se lleva la llave de contactos a la posición de Ignición. Estos 12v tienen que desaparecer cuando la llave quede en posición de Cero. La Sección de Cables recomendada a Utilizar es 2.5 mm.

3 Masa (NEGRO):

Se recomienda la utilización de Negativo de Batería; no obstante, puede utilizarse la masa del motor siempre y cuando esta sea óptima. La Sección de Cables recomendada a Utilizar es 2.5 mm.
